IRM 9 professioneel regenwaterpompsysteem

IRM 9 professioneel regenwaterpompsysteem

De IRM-9 Watermanager is een stekkerklare, compacte installatie voor gebruik van regenwater in wooncomplexen, commerciële- en publieke gebouwen. De IRM®-9 Watermanager is een industrieel regenwatersysteem met breaktank en ingebouwde dubbele, meertraps, dompelpompinstallatie. De IRM®-besturing werkt volgens IOT en controleert de waterniveau‘s in de breaktank en regenwaterput. De besturing voorziet tevens in een cascadeaansturing en een bedrijfsurenregeling voor beide dompelpompen.

De breaktank voor drinkwatervoorziening is conform EN1717 type AB en als zodanig zowel door Belgaqua als KIWA gecertificeerd. Het geheel heeft een inhoud van ca. 250 liter. Het industrieel regenwatersysteem IRM-9 Watermanager beschikt over twee ingebouwde dompelpompen. Bij gebrek aan regenwater wordt de breaktank gevuld met drinkwater door middel van een magneetventiel. In dat geval persen de twee pompen dus drinkwater uit deze breaktank.

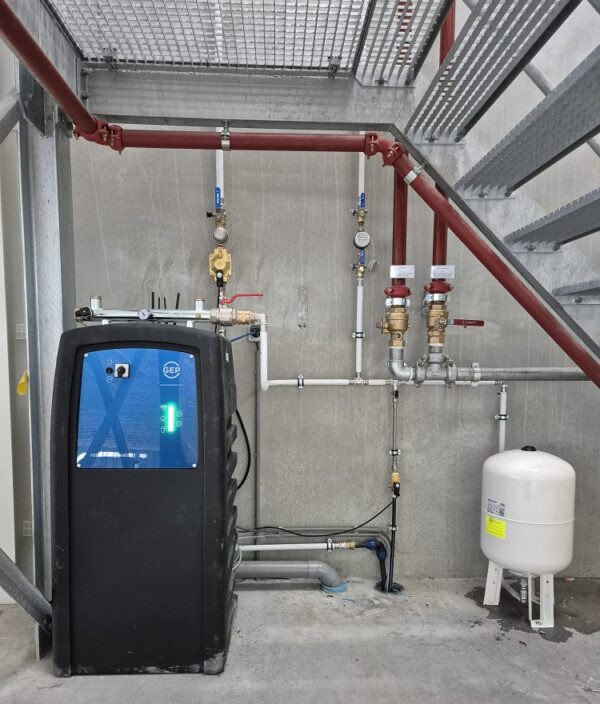

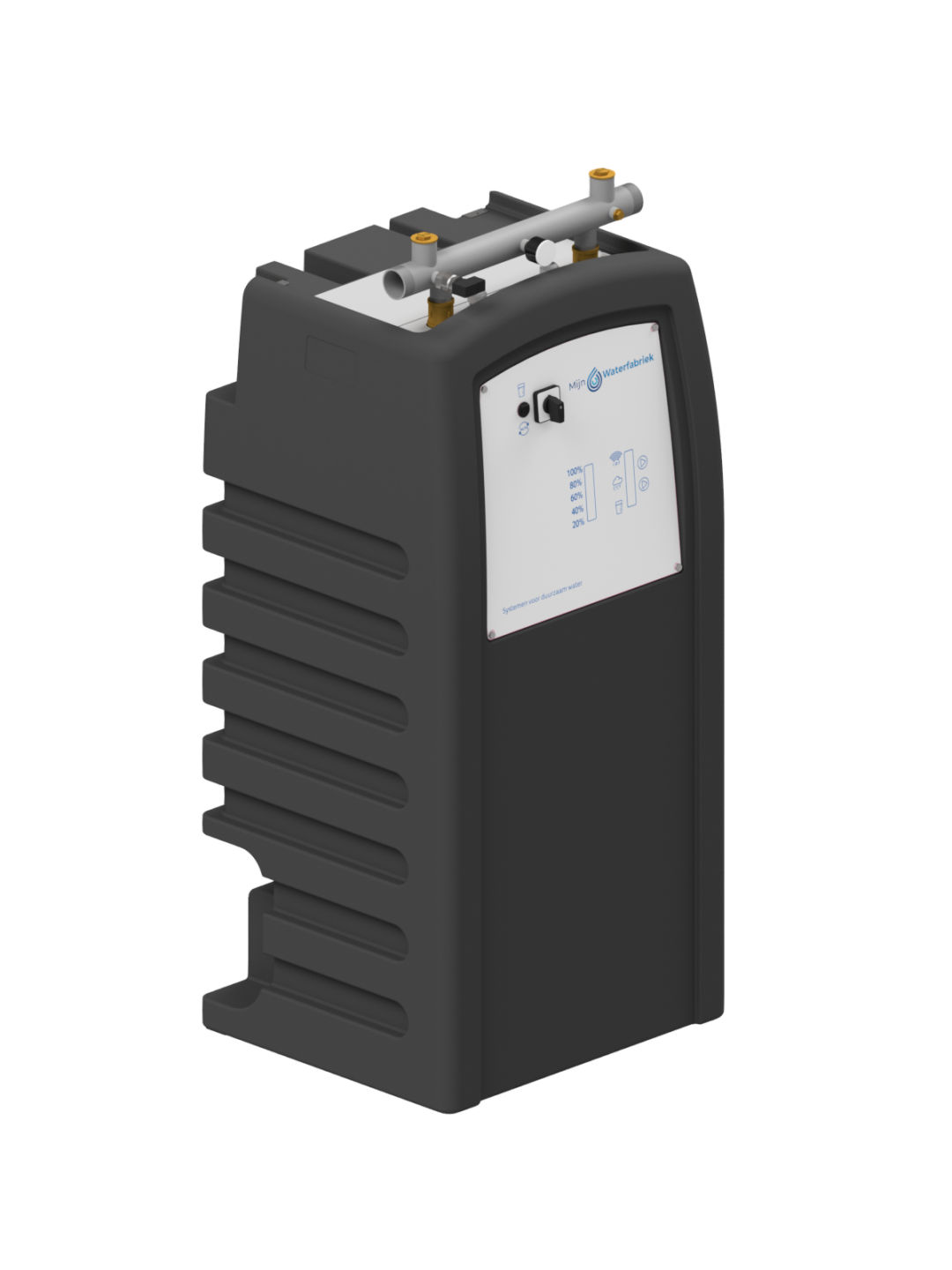

Het industrieel regenwatersysteem IRM®-9 is een compacte tank van kunststof en dient in een vorstvrije, droge ruimte opgesteld te worden voorzien van afvoer op de grond, bijvoorbeeld een schrobputje. Status weergave van het industrieel regenwatersysteem is duidelijk, weergegeven op het bedieningspaneel. Besturing heeft de mogelijkheid om via het internet aangesloten te worden op een geavanceerde systeem uitlezing. In dat geval worden druk, pompstatussen, draaiuren, schakelcycli etc. weergegeven.

Op het bedieningspaneel van de IRM®-9 Watermanager zijn de bedrijfstoestand, pompstatus, IOT verbindingsstatus en storingen zichtbaar. Het potentiaalvrije contact maakt aansluiting op domotica en gebouwbeheerssystemen mogelijk. Het bedieningspaneel is uitgerust met een hoofdschakelaar van de elektrische voeding en een schakelaar ten behoeve van de bedrijfsstatus “manueel/automatisch”.

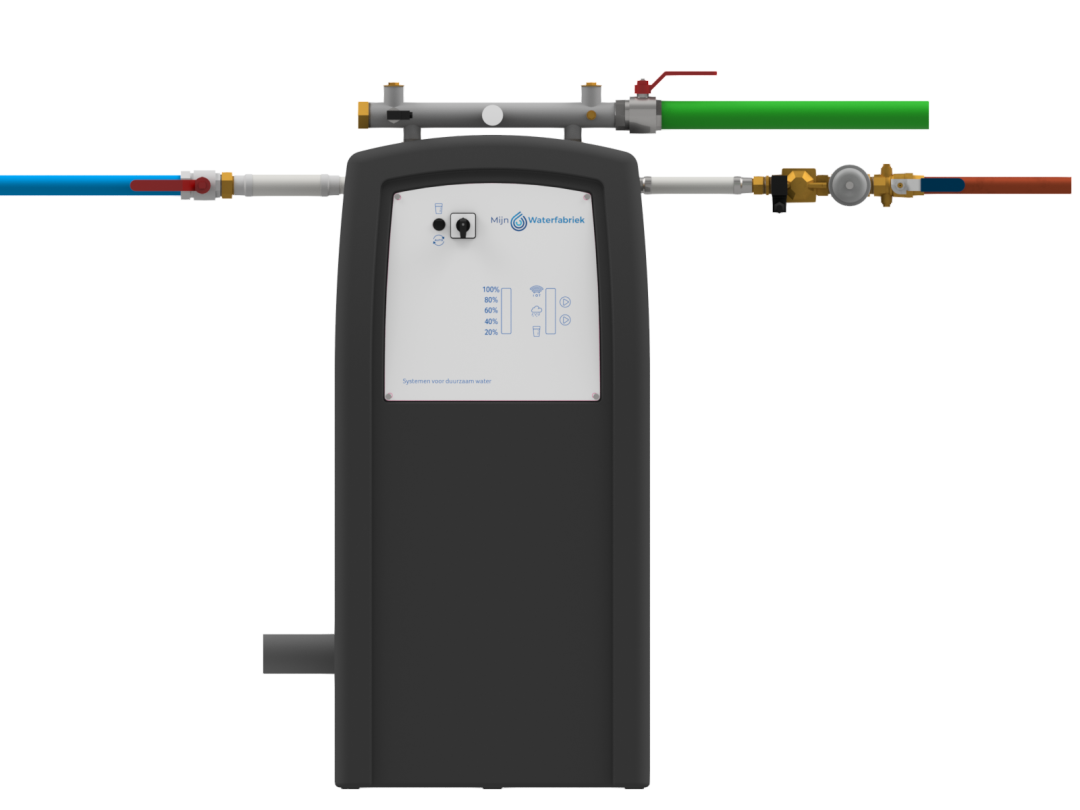

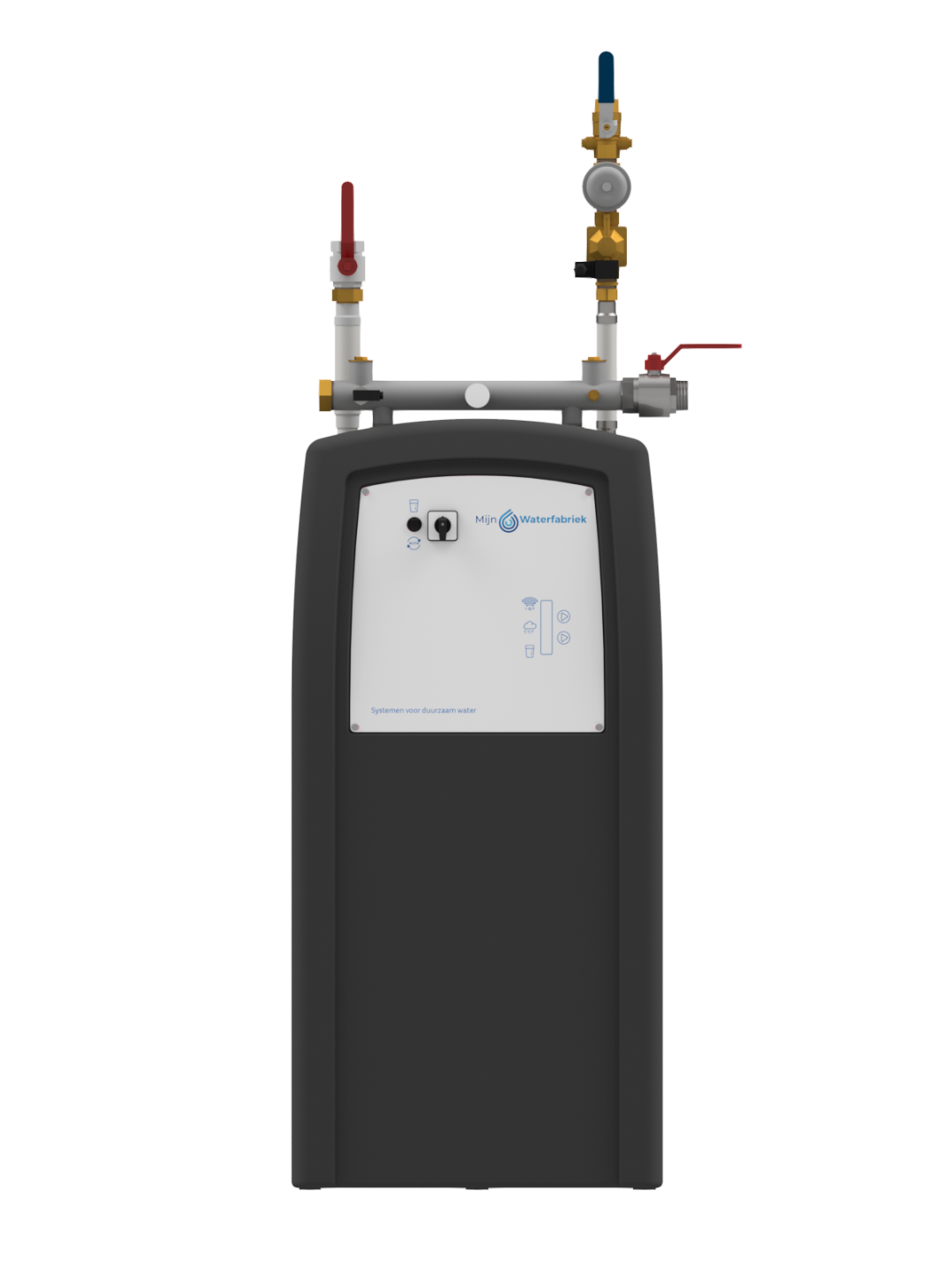

De richting van de aan- en afvoerleidingen kunnen flexibel worden gemonteerd. Bij gebrek aan regenwater, systeemstoring of handmatige bediening schakelt het industriële regenwatersysteem automatisch over op drinkwater, middels een Type AB onderbreking. De drinkwateraansluiting is voorzien van een waterslagdemper voor bescherming van de aanvoerleidingen en een stagnatiebeveiliging die het water in het toestel automatisch ververst.

TOEPASSINGSGEBIED

Het systeem is toepasbaar voor het gebruik van gefilterd regenwater voor toiletspoelingen en andere toepassingen waarvoor geen drinkwater kwaliteit vereist is, binnen de utiliteitsbouw en commerciële gebouwen. De afstand tussen IRM®-Watermanager en de regenwatertank mag niet groter zijn dan 50 meter. Tenzij er een grotere toevoerpomp toegepast wordt (optie).

Voordelen IRM 9 professioneel regenwaterpompsysteem

• Bewezen techniek op basis van 30 jaar ervaring
• Voorzien van KIWA-keur
• Automatische omschakeling van regenwater op drinkwater en vice versa. Breaktank van 250 liter zorgt voor voldoende watervoorraad en rustige omschakeling.
• Automatische periodieke spoeling van de breaktank om stilstaand water te voorkomen (tbv Legionellapreventie)
• Voorzien van IOT waarmee alle functies op afstand gevolgd en bewaakt kunnen worden.
• Eenvoudig te installeren en te bedienen

Technische specificaties IRM 9 regenwaterpompsysteem

• Breedte 590 mm
• Diepte 590 mm
• Hoogte 1345 mm
• Gewicht (leeg/vol) 65 kg / 305 kg
• Nettovolume 240 L
• Regenwateraansluiting 5/4“
• Persleiding 6/4”
• Drinkwateraansluiting 1“
• Noodoverloop 110 mm
• Spanning 230V ~1f
• Vermogen
  • Type 4/3: 1,1 kW
  • Type 4/4: 1,5 kW
  • Type 5/4: 2,2 kW
• Max. debiet 240 l/min | 14,4 m³/hr 190
• Max. opvoerhoogte
  • Type 4/3: 39 m
  • Type 4/4: 52 m
  • Type 5/4: 65 m
• Condensator
  • Type 4/3: 16 µF
  • Type 4/4: 20 µF
  • Type 5/4: 25 µF
• Max. med. temp. 40 °C 35 °C
• Breaktank HDPE
• Drinkwateraansluiting Messing
• Aansluiting toevoerpomp Messing
• Aansluiting perszijde Messing
• Pompbehuizing RVS Motorbehuizing RVS

Real-time monitoring IRM 9

De besturing van de IRM-9 Watermanager is uitgevoerd met de unieke IoT Controller.  Deze biedt een real-time monitoring en besturing van industriële pompen, waardoor we direct op de hoogte zijn van storingen, bedrijfstatussen, meldingen en indicaties. Dit leidt tot een verhoogde efficiëntie en klanttevredenheid.

De besturing dient op internet aangesloten te worden voor online monitoring. De communicatie tussen systeem en server gebeurt op basis van MQTT. De devicepage geeft een overzicht van de actuele bedrijfstoestand van het regenwatersysteem. Voor de beheerder geeft het systeem inzicht in de historische data voor service en onderhoudsdoeleinden.

Ook kunnen watermeters voorzien worden om het rendement van het grijswatersysteem te bepalen en gerealiseerde waterbesparingen te tonen. Alarmmeldingen kunnen via modbus communicatie worden doorgegeven worden aan het gebouwbeheersysteem.

Uitrusting IRM 9 regenwaterpompsysteem

• Niveausensor met 20 meter kabel. Deze sensor geeft het actuele waterpeil in de regenwatertank door aan de systeembesturing.
• Automatische filterreiniger 1”. De automatische filterreiniger maakt een automatische filterreiniging mogelijk. De sproeier spuit het filteroppervlak op vrij instelbare tijden schoon. Dit kan geoptimaliseerd worden met de first flush filterreiniging van GEP. Dat wordt optioneel, afhankelijk van het type regenwaterfilter, aangeboden.
• Drukvat. Drukvaten geven het schakelgedrag van de pompen een rustiger karakter wat de levensduur en het energieverbruik van de pompen ten goede komt. GEP heeft verschillende volumes, deze worden optioneel aangeboden.
• Watermeters. Op de drinkwaterleiding en regenwaterleiding kunnen watermeters geplaatst worden. Op basis van die gegevens geeft de IRM-9 Watermanager aan wat het drinkwaterverbruik, regenwatergebruik, totaal verbruik en de gerealiseerde waterbesparing is. Deze worden optioneel aangeboden.
